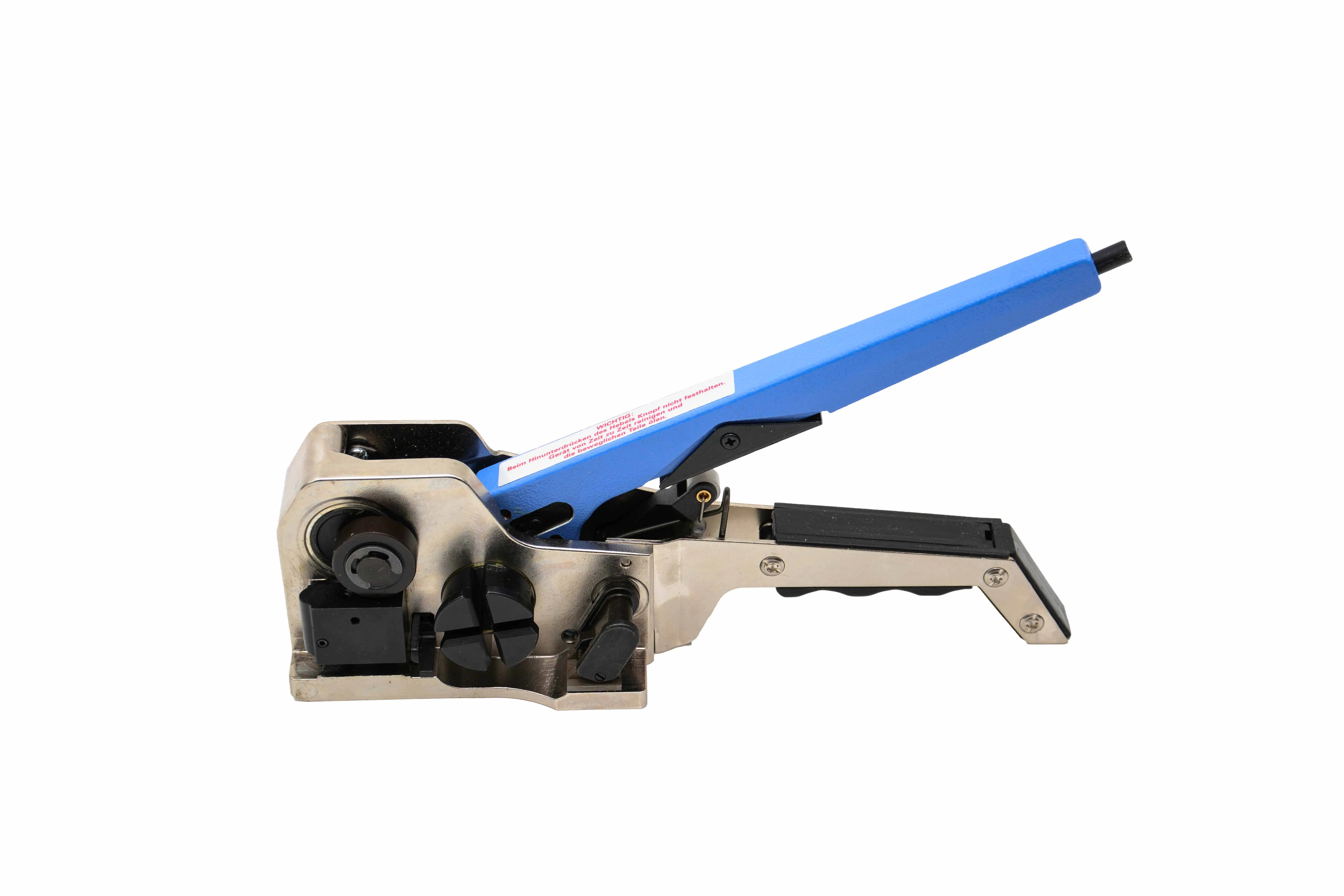

Umreifungsgerät KOS 13

KOS 13 – das Standardgerät für die manuelle Umreifung

Das KOS 13 ist das Umreifungsgerät, auf das im gesamten Umreifungssortiment am häufigsten verwiesen wird: auf den PP-Bändern, auf den PET-Bändern, auf den Verschlusshülsen, im Umreifungsset Basic. Der Grund: Es ist das universelle Handgerät für die manuelle Umreifung mit Kunststoffbändern bis 13 mm Breite – und 13 mm deckt den Großteil der Standardbänder im Sortiment ab.

Spannen und Verschließen in einem Gerät, mit einem Hebel: Band um die Ware legen, KOS 13 ansetzen, Hebel betätigen – das Gerät spannt das Band und crimpt die Verschlusshülse in einem Arbeitsgang. Kein Werkzeugwechsel, kein zweites Gerät, kein zweiter Handgriff.

Ein Hebel, zwei Funktionen: So arbeitet das KOS 13

Der Ablauf einer Umreifung mit dem KOS 13:

Band vorbereiten. Das Umreifungsband (von der Industrierolle oder aus dem Spendekarton) um die Ware legen. Die Bandenden übereinanderlegen, eine Verschlusshülse über die Überlappung schieben.

KOS 13 ansetzen. Das Gerät über die Hülse und die Bandüberlappung positionieren. Der Greifmechanismus des KOS 13 fasst das Band und die Hülse.

Spannen. Den Hebel betätigen – das Gerät zieht das Band stramm. Die Spannung wird kontrolliert aufgebaut, nicht ruckartig. Der Bediener spürt den Widerstand und kann die Spannung dosieren: leichter Zug für empfindliche Kartons, fester Zug für schwere Paletten.

Verschließen. Im selben Hebelgang (oder mit einem zweiten Hebelzug, je nach Modellvariante) crimpt das Gerät die Metallhülse über den Bandenden zusammen. Die Hülse verformt sich dauerhaft und klemmt beide Bandlagen fest – der Verschluss sitzt.

Fertig. Gerät abnehmen, überschüssiges Band abschneiden. Eine Umreifung: 10–15 Sekunden bei geübter Handhabung.

Bis 13 mm: Welche Bänder das KOS 13 verarbeitet

Sieben von neun Umreifungsbändern im PP/PET-Sortiment passen in das KOS 13. Nur die beiden breitesten Varianten (PP 16 mm und PET 15,5 mm) brauchen das Spanngerät H22, das Bänder bis 19 mm verarbeitet. Für die meisten Betriebe, die mit 12- oder 12,7-mm-Bändern arbeiten, ist das KOS 13 das einzige Gerät, das sie brauchen.

Hülsenverschlusstechnik: Warum Crimpen zuverlässig ist

Das KOS 13 verschließt Umreifungsbänder mit Metallhülsen durch Crimpen: Die Hülse wird um die übereinanderliegenden Bandenden zusammengepresst und verformt sich dauerhaft. Die gecrimpte Hülse lässt sich nicht von Hand öffnen – sie muss abgeschnitten oder abgerissen werden.

Die Verschlussfestigkeit eines sauber gecrimpten Hülsenverschlusses erreicht 60–80 % der Bandreißfestigkeit. Bei einem PP-Band mit 2.400 N Reißfestigkeit hält der Verschluss also 1.440–1.920 N. Bei einem PET-Band mit 2.900 N: 1.740–2.320 N. In der Praxis reicht das für jede Standard- und die meisten Schwerlast-Anwendungen – die Hülse ist das schwächste Glied, aber bei korrektem Crimpen stark genug.

Passende Verschlusshülsen: 13 x 28 x 0,5 mm (Standard) oder 13 x 30 x 0,7 mm (verstärkt). Beide Hülsengrößen passen in das KOS 13.

Stahlkonstruktion: Für den Industriealltag gebaut

Das KOS 13 besteht aus Stahl – kein Kunststoff, kein Leichtmetall, sondern massiver Stahl für den Dauereinsatz in Lager, Produktion und Logistik. Der Spannmechanismus, der Crimpmechanismus, der Hebel und das Gehäuse sind aus Stahl gefertigt. Das Gerät wiegt entsprechend (ca. 2–3 kg), liegt aber dank der kompakten Maße (30 x 6 x 17 cm) gut in der Hand.

Die Stahlkonstruktion ist auf Langlebigkeit ausgelegt: Das KOS 13 ist kein Verbrauchsartikel wie das Band oder die Hülsen, sondern ein Investitionsgut, das bei normaler Wartung (gelegentliches Ölen der beweglichen Teile) Jahre bis Jahrzehnte hält. Ein Gerät für tausende Umreifungen.

KOS 13 vs. Kombi-Spanngerät aus dem Basic-Set

Im Sortiment gibt es zwei Geräte für die manuelle Umreifung bis 13 mm: das KOS 13 (dieses Produkt) und das Kombi-Spann- und Verschlussgerät, das im Umreifungsset Basic enthalten ist. Beide spannen und crimpen, beide verarbeiten PP- und PET-Band bis 13 mm:

Das KOS 13 ist das professionellere Gerät: höhere Spannkraft, präziserer Crimpmechanismus, robustere Konstruktion. Für Betriebe, die täglich 50+ Umreifungen vornehmen und ein Gerät brauchen, das jahrelang im harten Einsatz funktioniert.

Das Kombi-Gerät aus dem Basic-Set ist die Einstiegsversion: Ausreichend für gelegentliche Umreifung (5–20 pro Tag), leichter, günstiger, aber nicht für den industriellen Dauereinsatz konzipiert.

Wer mit dem Basic-Set einsteigt und das Volumen wächst, steigt typischerweise auf das KOS 13 um – das Kombi-Gerät wird zum Zweitgerät für den mobilen Einsatz.

KOS 13 vs. Spanngerät H22: Wann welches Gerät?

Wer ausschließlich mit 12- oder 12,7-mm-Bändern arbeitet: KOS 13 reicht und ist die wirtschaftlichere Wahl. Wer auch die breiteren Bänder (PP 16 mm, PET 15,5 mm) verarbeiten muss: Spanngerät H22. Wer beides braucht: H22 als Hauptgerät (verarbeitet alle Bandbreiten), KOS 13 als Zweitgerät für den Standardeinsatz.

KOS 13 in der Praxis: Drei typische Einsätze

Packplatz: Tägliche Kartonumreifung im Versand

Ein Versandbetrieb umreift 80 Kartons am Tag (10–20 kg pro Karton) mit PP-Band 12,7 x 0,63 mm: Karton zukleben, Band um den Karton, Hülse aufsetzen, KOS 13 ansetzen – spannen, crimpen, fertig. 15 Sekunden pro Umreifung, 80 Umreifungen am Tag. Das KOS 13 steht griffbereit am Packplatz, die Industrierolle auf dem Abrollwagen daneben. Nach 2 Jahren Dauereinsatz (ca. 40.000 Umreifungen): Das Gerät funktioniert einwandfrei.

Palettenumreifung: PET-Band für mittelschwere Paletten

Ein Logistiker sichert Paletten (400 kg) mit PET-Band 12 x 0,66 mm: Drei horizontale Umreifungen pro Palette, KOS 13 spannt und crimpt. Das PET-Band ist steifer als PP – das KOS 13 baut genug Spannkraft auf, um das 12-mm-PET-Band straff um die Palette zu ziehen. Für Paletten bis ca. 500 kg ist das KOS 13 mit 12-mm-PET ausreichend. Für schwerere Paletten (über 500 kg) oder breiteres PET (15,5 mm): Spanngerät H22.

Bündelung: Profile und Leisten mit dem KOS 13 fixieren

Ein Metallhändler bündelt Alu-Profile (10 Stück, 3 m lang) mit PP-Band 12,7 x 0,73 mm: Drei Umreifungen über die Bündellänge verteilt, KOS 13 spannt das Band stramm um die Profile und crimpt die Hülse. Die 0,73-mm-Variante (das stärkste PP-Band) gibt maximale Sicherheit an den scharfen Profilkanten. Das KOS 13 verarbeitet die 0,73-mm-Stärke ohne Probleme – der Spannmechanismus ist auf die dicksten PP-Bänder ausgelegt.

Technische Daten
