Gefahrgutkartons UN-geprüft (4G/4GV) – sicher & sofort lieferbar
Gefahrgut sicher versenden: Bei shop.verpackung.de finden Sie eine breite Auswahl an UN-geprüften Gefahrgutkartons für den rechtssicheren Versand von gefährlichen Stoffen. Unsere Kartonagen sind bauartgeprüft durch die BAM und erfüllen alle Anforderungen für den multimodalen Transport (Straße, See, Luft).
- Zertifizierte Sicherheit: Zugelassen für ADR (Straße), RID (Schiene), IMDG-Code (See) und IATA (Luft).
- Maximale Flexibilität: 4G und 4GV Kartons für standardisierte oder variable Innenverpackungen.
- Höchste Qualität: Zwei- und dreiwellige Wellpappe aus widerstandsfähigem Kraftliner.
- Komplettsystem: Passendes Zubehör wie Filament-Klebeband, Vermiculite und Gefahrzettel direkt ab Lager.
Gefahrgutkarton UN2, 275 x 195 x 300 mm
Gefahrgutkarton UN5, 430 x 310 x 300 mm
Gefahrgutkarton UN1, 175 x 155 x 213 mm
Gefahrgutkarton UN3, 325 x 245 x 300 mm

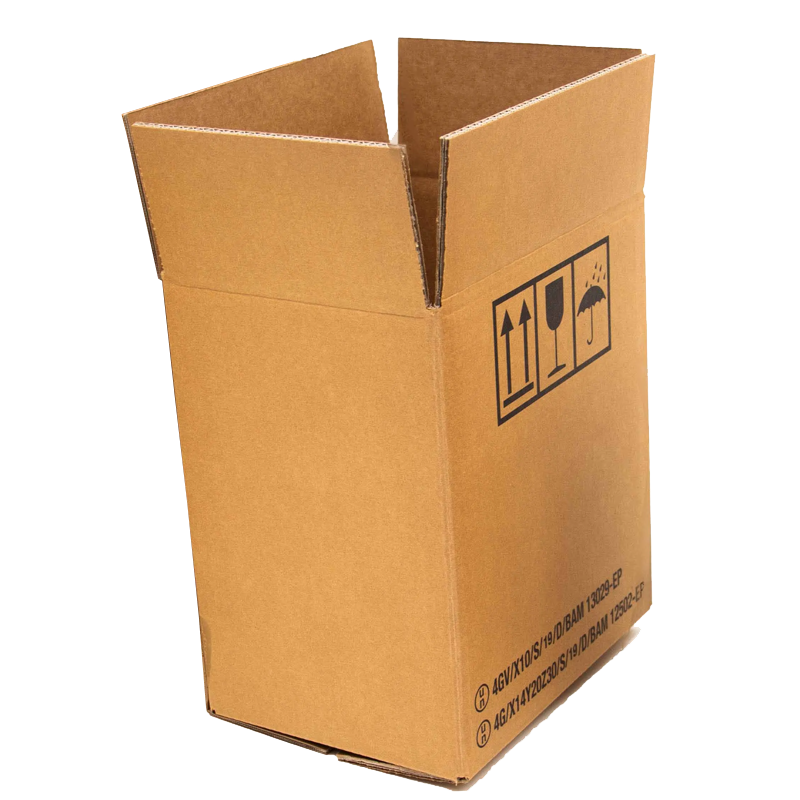

Gefahrgutkarton UN 1/2, 180 x 160 x 250 mm
Regulatorische Rahmenbedingungen: Das Fundament des Gefahrguttransports
Die Beförderung gefährlicher Güter ist kein isolierter logistischer Akt, sondern unterliegt einem strikten internationalen Regelwerk. Ziel ist der Schutz von Leben, Umwelt und Sachwerten vor den Auswirkungen von Leckagen oder Unfällen. Die rechtliche Basis bilden die Empfehlungen der Vereinten Nationen (UN), die für die einzelnen Verkehrsträger in spezifische Abkommen überführt wurden.
Die Hierarchie der Verkehrsträger-Vorschriften
Als Versender müssen Sie sicherstellen, dass Ihre Verpackung dem gewählten Transportweg entspricht. Unsere UN-zertifizierten Kartonagen sind multimodal geprüft und ermöglichen den reibungslosen Wechsel zwischen Straße, Schiene, See und Luft.
| Verkehrsträger | Regelwerk | Geltungsbereich | Besondere Anforderungen |
|---|---|---|---|
| Straße | ADR | Europa / International | Fokus auf Ladungssicherung und mechanische Stoßfestigkeit. |
| Schiene | RID | International | Absorption von Stoßenergien bei Rangierprozessen. |
| Seefracht | IMDG-Code | Global | Korrosionsbeständigkeit und Resistenz gegen salzhaltige Atmosphäre. |
| Luftfracht | IATA-DGR / ICAO-TI | Global | Widerstandsfähigkeit gegen Innendruckunterschiede bis 95 kPa. |
Das UN-Zulassungssystem: Dekodierung der Sicherheitsstandards
Jeder Gefahrgutkarton von Schramm trägt eine bauartgeprüfte UN-Kennzeichnung – den "Reisepass" Ihrer Verpackung. Diese Kodierung dokumentiert die Leistungsfähigkeit gegenüber den Behörden (BAM).
Klassifizierung nach Verpackungsgruppen & Fallhöhen
Die Gefährlichkeit des Stoffes bestimmt die Anforderungen an die Fallfestigkeit des Kartons:
| Verpackungsgruppe | Gefahrengrad | Kennbuchstabe | Geprüfte Fallhöhe |
|---|---|---|---|
| I | Hohe Gefahr | X | 1,80 m |
| II | Mittlere Gefahr | Y | 1,20 m |
| III | Geringe Gefahr | Z | 0,80 m |
Mathematische Dichte und Bruttomasse (Gmax)
Die Belastbarkeit wird durch die relative Dichte des Füllgutes definiert. Nutzen Sie zur sicheren Kalkulation die Formel:
Gmax = V · d
Wobei V das Volumen und d die relative Dichte darstellt. Ein 5-Liter-Gebinde bei einer Dichte von 1,9 darf eine Bruttomasse von 9,5 kg nicht überschreiten, um die strukturelle Integrität zu wahren.
Technische Differenzierung: Das 4G- und 4GV-Prinzip
4G: Das geschlossene System
Die 4G-Zulassung bezieht sich auf eine spezifische Kombination aus Außen- und Innenverpackung. Jede Änderung der Innenflasche oder des Verschlusses macht die Zulassung rechtlich ungültig. Ideal für hochgradig standardisierte Abfüllprozesse.
4GV: Maximale Variabilität
Entwickelt für Labore und Chemiehändler. Hier wird das "Worst-Case-Szenario" geprüft. Die Nutzung variabler Innenbehälter ist erlaubt, sofern Vermiculite als Saugmaterial genutzt wird und das Bruttogewicht der Innenverpackungen max. 50% des Prüfgewichts beträgt.
Materialwissenschaft: Wellpappe als High-Tech-Sicherung
Kraftliner vs. Testliner
Bei UN-geprüften Kartonagen von Schramm kommt fast ausschließlich Kraftliner zum Einsatz. Dieses Papier besteht zu mind. 80% aus frischen Sulfatzellstoffen. Die langen Fasern bieten eine überlegene Berstfestigkeit und sind resistenter gegen Feuchtigkeit – entscheidend für die Stapelstauchfestigkeit bei Übersee-Transporten.
Wellentypen für den Gefahrgutsektor
| B-Welle | Feinwelle mit hoher Druckfestigkeit für kleine UN-Kartons (UN1/UN2). |
| BC-Welle | Kombination aus Fein- und Grobwelle für mittelschwere Güter (UN5). |
| 3-wellig | Maximale Stoßabsorption für Batterien und schwere Exportgüter (UN 90/60). |
BAM-konformer Verschluss & Absorptionsstrategien
Filament-Klebeband & H-Verschluss
Ein UN-Karton schützt nur, wenn er korrekt verschlossen ist. Wir liefern BAM-konformes, 75 mm breites Filament-Klebeband. Die Glasfaserverstärkung verhindert ein Aufspringen der Deckelklappen. Die Anwendung erfolgt zwingend im H-Verschluss (Doppel-T), um die Torsionssteifigkeit zu gewährleisten.
Vermiculite & Inliner-Säcke
Flüssige Gefahrstoffe in 4GV-Systemen erfordern zusätzliche Barrieren:
- Vermiculite: Natürliches Schichtsilikat, chemisch inert, nicht brennbar, extrem saugfähig.
- PE-Inliner (100 my): Schützt die Wellpappe vor Durchfeuchtung bei Leckagen, um den Zusammenbruch des Stapels zu verhindern.
Compliance & Haftungsminimierung
Die Kennzeichnung nach ADR Kapitel 5.2 ist strikt. Jede Einheit benötigt Gefahrzettel, die 4-stellige UN-Nummer und Ausrichtungspfeile. Als Systemlieferant mit Standorten in Bremen, Waldheim, Wülfrath und Grünstadt garantieren wir lückenlose Chargenrückverfolgbarkeit und die Bereitstellung aller BAM-Zulassungsscheine.
Fazit: Schramm Verpackung kombiniert 110 Jahre Expertise mit modernen Sicherheitsstandards. Unsere Experten beraten Sie individuell, um Überqualifizierung (Kosten) oder Unterqualifizierung (Haftung) zu vermeiden.
Experten-FAQ: Häufige Fragen zu UN-Gefahrgutverpackungen
Wie berechne ich die maximale Bruttomasse (Gmax) für meinen Gefahrgutkarton?
Die Belastbarkeit eines UN-Kartons hängt direkt von der relativen Dichte des Füllgutes ab. Zur präzisen Kalkulation nutzen Sie die Formel: Gmax = V · d (V = Volumen in Litern, d = relative Dichte). Beispiel: Ein 5-Liter-Gebinde in einer für die Dichte 1,9 geprüften Verpackung darf eine Bruttomasse von 9,5 kg nicht überschreiten, um die Zertifizierung nicht zu verletzen.
Welches Saugmaterial ist für 4GV-Kartons (Variable Verpackung) vorgeschrieben?
Wir empfehlen für 4GV-Systeme ausdrücklich Vermiculite. Dieses natürliche Schichtsilikat ist chemisch inert, nicht brennbar und kann ein Vielfaches seines Eigengewichts an Flüssigkeit aufnehmen. Es dient im Falle einer Leckage als Sicherheitsbarriere und schützt die Außenverpackung vor Durchfeuchtung.
Warum ist faserverstärktes Filament-Klebeband zwingend erforderlich?
Ein UN-Karton ist nur als geschlossenes Gesamtsystem sicher. Standard-Packbänder aus PP oder PVC reißen bei Stoßbelastungen oft ein. Die BAM-Zulassungen schreiben daher meist 75 mm breites, glasfaserverstärktes Filament-Klebeband vor, das im H-Verschluss (Doppel-T) angebracht werden muss, um Fallhöhen von bis zu 1,80 m standzuhalten.
Wann benötige ich einen zusätzlichen PE-Inliner-Sack?
Ein PE-Inliner-Sack (meist 100 my stark) ist oft Bestandteil der Bauartzulassung für 4GV-Kartons. Er dient als Sekundärbarriere, die verhindert, dass austretende Flüssigkeiten die Wellpappe von innen aufweichen. Ohne diesen Schutz würde die Stapelfähigkeit des Kartons im Falle einer Leckage innerhalb von Minuten zusammenbrechen.
Wie lange ist eine UN-Zulassung für Kartonagen gültig?
Während Kunststoffgebinde oft einer 5-Jahres-Frist unterliegen, sind UN-Zulassungen für Wellpappe zeitlich nicht starr begrenzt, solange die Bauartprüfung der BAM gültig bleibt. Wir bei Schramm garantieren Ihnen jedoch stets Kartonagen aus aktueller Produktion, die den neuesten ADR-, IATA- und IMDG-Vorschriften entsprechen.
Kann ich Gefahrgutkartons mehrfach verwenden?
Eine Wiederverwendung ist nur zulässig, wenn der Karton absolut unbeschädigt ist und alle Sicherheitsmerkmale (Verschluss, Stapelstauchfestigkeit) vollständig erhalten sind. Bei 4GV-Systemen muss das Saugmaterial (Vermiculite) immer komplett erneuert werden. Im Zweifel empfehlen wir aus Haftungsgründen immer die Verwendung einer neuen, zertifizierten Verpackung.
Was bedeutet ADR Kapitel 5.2 für meine Kennzeichnung?
Dieses Kapitel regelt die strikte Kennzeichnungspflicht: Jede Versandeinheit muss mit den korrekten Gefahrzetteln (Rauten), der 4-stelligen UN-Nummer des Stoffes und bei Flüssigkeiten mit zwei gegenüberliegenden Ausrichtungspfeilen versehen sein. Alle diese Kennzeichnungselemente finden Sie passend zu unseren Kartons direkt bei uns im Shop.
