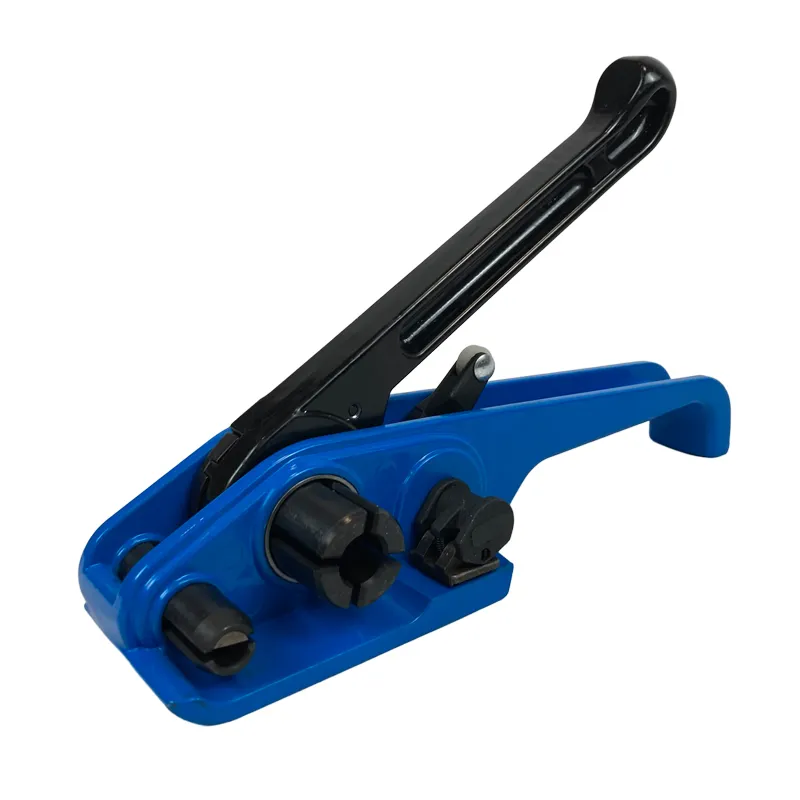

Spanngerät H22

Spanngerät H22 – das manuelle Spannwerkzeug für PET und Textilband

Das Spanngerät H22 ist ein handgehaltenes Werkzeug, das eine Funktion hat und diese zuverlässig erfüllt: das Umreifungsband spannen. Band um die Ware legen, das H22 auf die Bandüberlappung aufsetzen, den Spannhebel betätigen – das Band wird gleichmäßig angezogen, bis die gewünschte Spannung erreicht ist. Für PET-Umreifungsbänder und Polyester-Fadenbänder von 9 bis 19 mm Breite.

Das H22 ist das breitbandfähige Spanngerät im Sortiment: Während der KOS 13 auf Bandbreiten bis 13 mm begrenzt ist, verarbeitet das H22 auch die breiteren Bänder – das PET-Band 15,5 x 0,70 mm und das Polyester-Fadenband 16 mm. Für Betriebe, die mit breiten Bändern arbeiten, ist das H22 das richtige Spanngerät.

Spannen – nicht Verschließen: Was das H22 tut und was nicht

Ein wichtiger Unterschied zu den Akku-Umreifungsgeräten (GS PowerMax, GS TouchPro): Das H22 spannt das Band, verschließt es aber nicht. Nach dem Spannen muss der Verschluss separat hergestellt werden – mit einer Metallklemme (B5 oder B8), einer Verschlusshülse oder einem separaten Verschlussgerät, das die Klemme oder Hülse verpresst.

Der typische Workflow mit dem H22: Band um die Ware legen → Bandüberlappung herstellen → Klemme oder Hülse auf die Überlappung setzen → H22 aufsetzen und Band spannen → Klemme/Hülse mit Verschlussgerät oder Zange verpressen → Band abschneiden. Zwei Werkzeuge (Spanngerät + Verschlussgerät/Zange), zwei Arbeitsschritte (Spannen + Verschließen).

Im Vergleich: Das KOS 13 (Kombi-Spann- und Verschlussgerät) vereint Spannen und Verschließen in einem Gerät – aber nur für Bänder bis 13 mm. Für Bänder über 13 mm (PET 15,5 mm, Fadenband 16 mm) ist das H22 das Spanngerät der Wahl, und der Verschluss erfolgt separat.

9–19 mm: Das breiteste Bandspektrum unter den manuellen Geräten

Das H22 verarbeitet Bänder von 9 bis 19 mm Breite – das breiteste Spektrum aller manuellen Spanngeräte im Sortiment. Im Schramm-Umreifungssortiment sind das:

Die drei Bänder, die nur mit dem H22 gespannt werden können (nicht mit dem KOS 13): PET 15,5 mm, PP 16 mm und Fadenband 16 mm. Wer diese Bänder einsetzt, braucht das H22 – es gibt kein alternatives manuelles Spanngerät für diese Breiten im Sortiment.

Robuste Metallkonstruktion: Für Schwerlast-Alltag gebaut

Das H22 besteht aus Metall – kein Kunststoffgehäuse, das bei Belastung nachgibt oder bei einem Sturz bricht. PET-Band und Fadenband werden mit höheren Spannkräften verarbeitet als PP-Band: PET bei 2.900–4.100 N Reißfestigkeit wird mit deutlich mehr Kraft gespannt als PP bei 1.350–2.400 N. Das Spanngerät muss diese Kräfte aufnehmen und übertragen, ohne sich zu verformen – eine Aufgabe für Metall, nicht für Kunststoff.

Die Metallkonstruktion hält den rauen Bedingungen in Logistik und Industrie stand: Fallenlassen auf Betonboden, Kontakt mit Stahlkanten, Einsatz bei Kälte und Hitze, täglicher Gebrauch über Jahre. Das H22 ist ein Werkzeug, das man einmal kauft und jahrelang benutzt.

Ergonomisch: Auch bei 50 Umreifungen am Tag

Der Spannhebel des H22 ist ergonomisch geformt – er liegt in der natürlichen Griffposition der Hand und überträgt die Spannkraft über den Hebelarm, nicht über die Handkraft allein. Bei PET-Band und Fadenband (die steifer sind als PP und mehr Spannkraft brauchen) reduziert die Hebelwirkung den Kraftaufwand spürbar. Auch bei 50 Umreifungen am Tag bleibt die Handbelastung erträglich.

H22 vs. KOS 13 vs. Akku-Umreifungsgeräte

Das H22 ist das Spanngerät für die breiten, schweren Bänder – PET 15,5 mm, Fadenband 16 mm, PP 16 mm. Für schmale Bänder (12–12,7 mm) ist der KOS 13 die komfortablere Wahl (Spannen + Verschließen in einem Gerät). Für Hochvolumen (über 50 Umreifungen am Tag) sind die Akku-Geräte (GS PowerMax, GS TouchPro) schneller und ergonomischer.

Das passende Zubehör zum H22

Da das H22 nur spannt (nicht verschließt), braucht es immer ein Verschlussmittel und ein Verschlusswerkzeug dazu:

Für PET 15,5 mm und PP 16 mm: Klemmen B5 (16 mm) oder Verschlusshülsen (16 x 28 x 0,5 mm) + Verschlusszange.

Für Fadenband 16 mm: Klemmen B5 (16 mm) + Verschlusszange.

Für PET 12 mm: Verschlusshülsen (13 x 28 x 0,5 mm oder 13 x 30 x 0,7 mm) + Verschlusszange oder KOS 13 (der den Verschluss übernimmt, während das H22 das Spannen übernimmt – Arbeitsteilung zwischen zwei Geräten).

Zum Abrollen: Tragbarer Abroller für Polyesterbänder (76-mm-Kern, für Fadenband) oder Abrollwagen PP/PET-Band (406-mm-Kern, für PET-Rollen).

Spanngerät H22 in der Praxis: Drei typische Einsätze

PET 15,5 mm: Schwere Palette mit breitem Band spannen

Ein Logistiker sichert eine 600-kg-Palette mit PET-Band (15,5 x 0,70 mm): Band von der Rolle abziehen (Abrollwagen), um die Palette legen, Klemme B5 auf die Überlappung setzen, H22 aufsetzen und spannen. Die gleichmäßige Spannung des H22 zieht das PET-Band stramm um die Palette – kein Rucken, kein ungleichmäßiger Zug. Klemme mit Verschlusszange verpressen, Band abschneiden. Drei Umreifungen pro Palette, 5 Minuten Arbeitszeit.

Fadenband 16 mm: Holzbündel als Stahlband-Ersatz sichern

Ein Holzhändler bündelt Kanthölzer mit Polyester-Fadenband (16 mm): Band vom tragbaren Abroller (76-mm-Kern) abziehen, um das Bündel legen, Klemme B5 aufsetzen, H22 spannen, Klemme verpressen. Das H22 spannt das Fadenband mit der nötigen Kraft, um die Kanthölzer stabil zusammenzuhalten – die Hebelwirkung des Geräts macht es möglich, die Spannung aufzubauen, die von Hand nicht erreichbar wäre.

PP 16 mm: Breites PP-Band auf empfindlichen Kartons

Ein Versandbetrieb umreift große Kartons (20 kg) mit PP-Band 16 x 0,65 mm – breites Band, um Einschneiden in die weiche Kartonoberfläche zu vermeiden. Der KOS 13 passt nicht (16 mm zu breit), das H22 schon. Band um den Karton, Verschlusshülse (16 x 28 x 0,5 mm) aufsetzen, H22 spannen, Hülse verpressen. Die 16-mm-Bandbreite verteilt die Spannung, das H22 liefert den gleichmäßigen Zug.

Technische Daten
