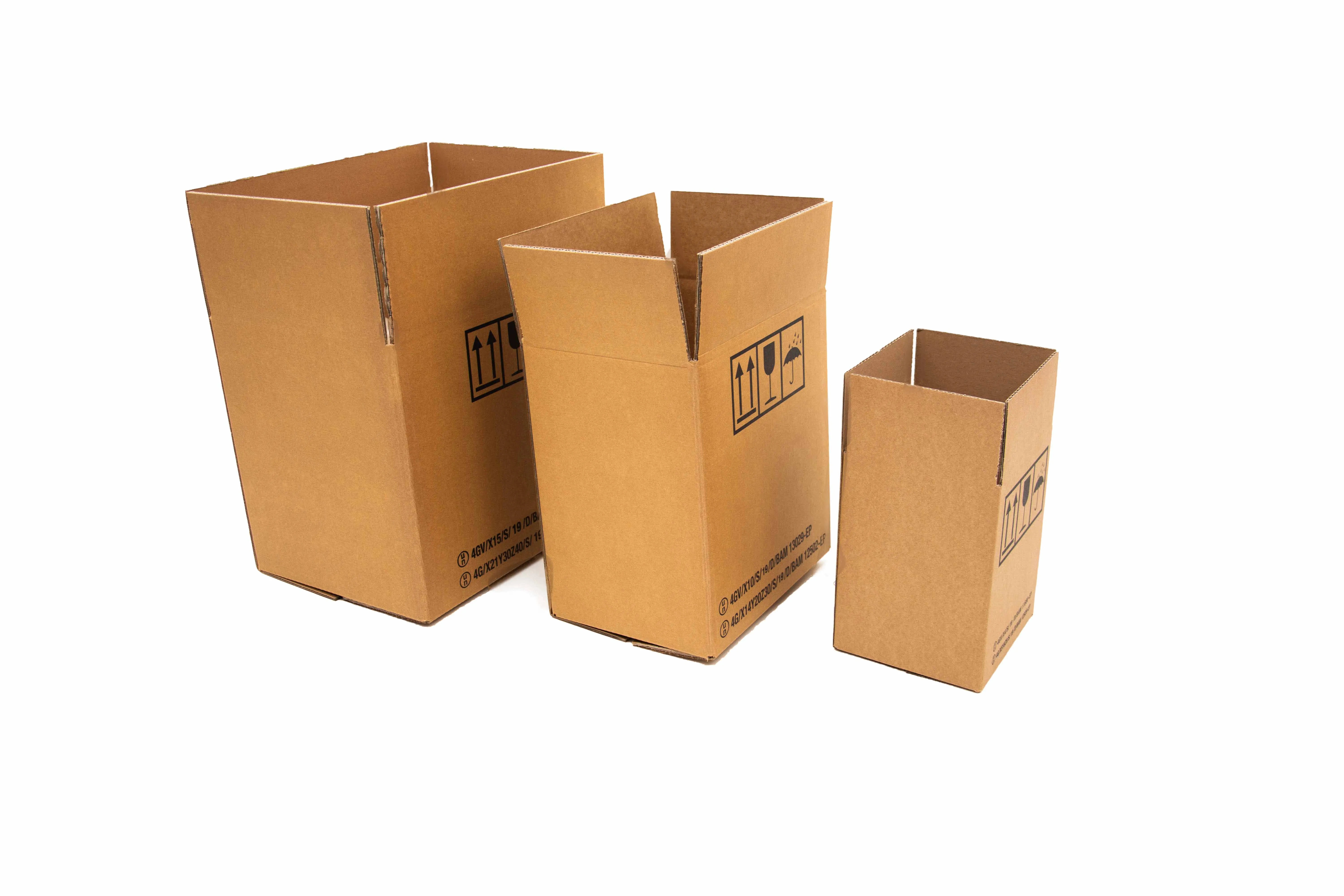

Gefahrgutkarton UN5

Der Gefahrgutkarton UN5 mit den großzügigen Innenmaßen von 430 x 310 x 300 mm ist die ideale Lösung für den Versand von großvolumigen oder schweren Gefahrgütern. Durch seine duale Zulassung als 4G (zusammengesetzt) und 4GV (variable Verpackung) ist er das flexibelste System für anspruchsvolle Logistikketten im Chemie-, Industrie- und Laborsektor.

Technische Überlegenheit durch 2.80 BC-Qualität

Bei einem Volumen von ca. 40 Litern entstehen enorme Druckkräfte auf die Außenwände. Deshalb ist der UN5 aus einer hochfesten BC-Doppelwelle gefertigt. Diese Kombination aus Fein- und Grobwelle bietet nicht nur Schutz gegen punktuelle Durchstöße, sondern garantiert eine überragende Stapelstauchfestigkeit – essenziell für die Hochregallagerung und den weltweiten Containerversand.

• Kraftliner-Veredelung: Die Außendecke aus reißfestem Kraftliner sorgt für extreme Berstfestigkeit und bleibt auch bei hoher Luftfeuchtigkeit formstabil.
• Laschengeklebt & FEFCO 0201: Die maschinelle Laschenklebung bietet im Vergleich zu Drahtheftungen eine höhere Torsionssteifigkeit und schützt die Innenverpackung vor Beschädigungen.

Rechtssicherheit für den globalen Export

Der UN5 von Schramm ist für alle Verkehrsträger (Straße, Schiene, See, Luft) bauartgeprüft durch die BAM. Damit erfüllen Sie lückenlos die Anforderungen von ADR, RID, IMDG-Code und IATA-DGR. Besonders für die Luftfracht ist die geprüfte Druckwechselbeständigkeit von bis zu 95 kPa ein entscheidendes Sicherheitsmerkmal.

Anwendung im 4GV-System (Variable Verpackung)

Dank der X-Zulassung dürfen Sie im UN5 Stoffe höchster Gefährlichkeit versenden. Bei der Nutzung als 4GV-System können unterschiedliche Innenbehälter (Flaschen, Dosen aus Glas oder Metall) kombiniert werden. Beachten Sie hierbei die Vorschriften zur Hohlraumfüllung mit Vermiculite sowie den Einsatz eines PE-Inliner-Sacks (100 my), um die Außenverpackung vor Leckagen zu schützen.

Verschluss und Gmax-Berechnung

Die maximale Bruttomasse errechnet sich nach der Formel G_max = V · d. Für die Einhaltung der UN-Zulassung ist der Verschluss mittels 75 mm Filament-Klebeband im H-Verschluss (Doppel-T) zwingend vorgeschrieben. Dies stabilisiert die Boden- und Deckelklappen zusätzlich gegen Stoßbelastungen von außen.

Profitieren Sie von über 110 Jahren Erfahrung. Mit Schramm Verpackung setzen Sie auf rechtssichere Systemlösungen, die Ihre Haftungsrisiken minimieren und Ihre Waren sicher ans Ziel bringen.
