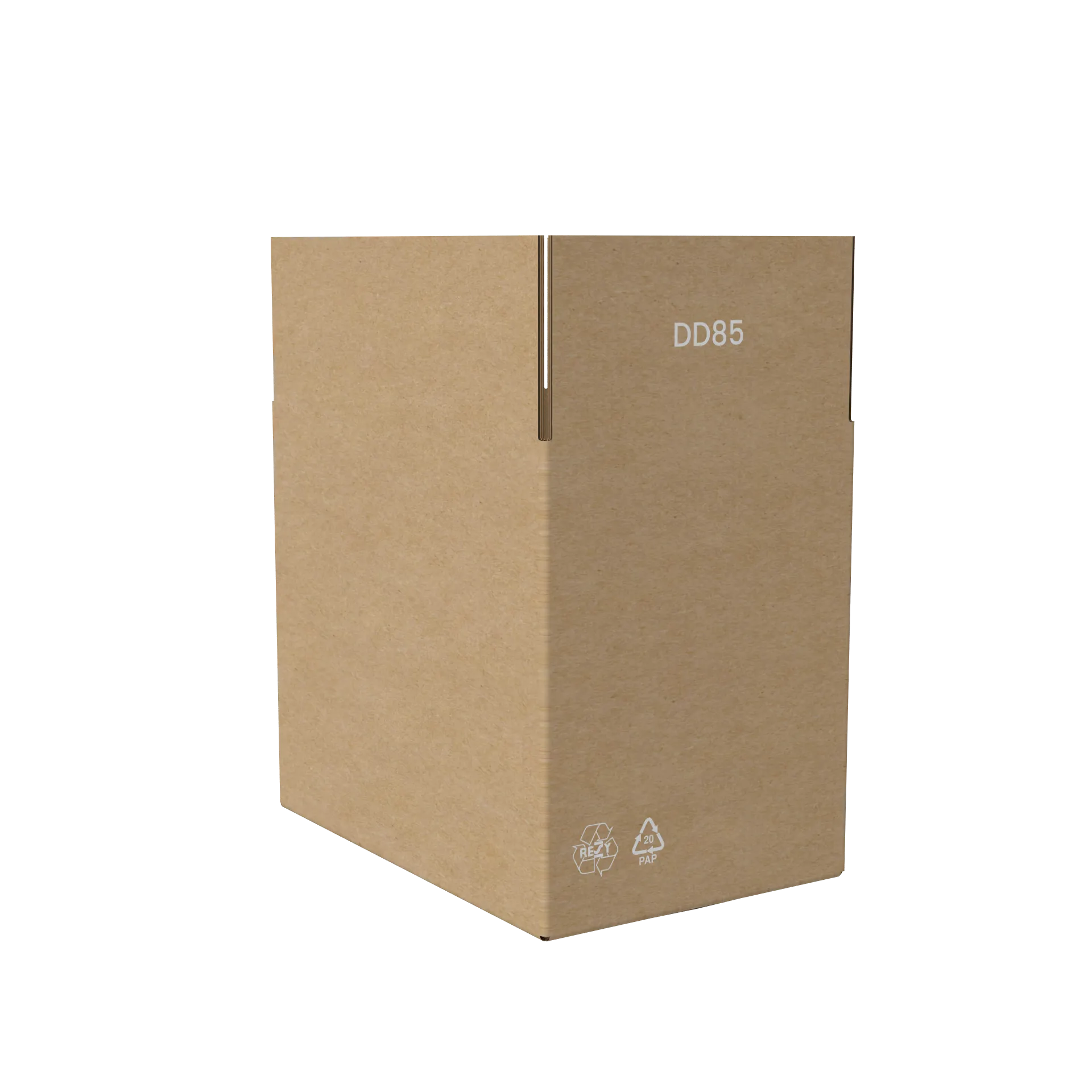

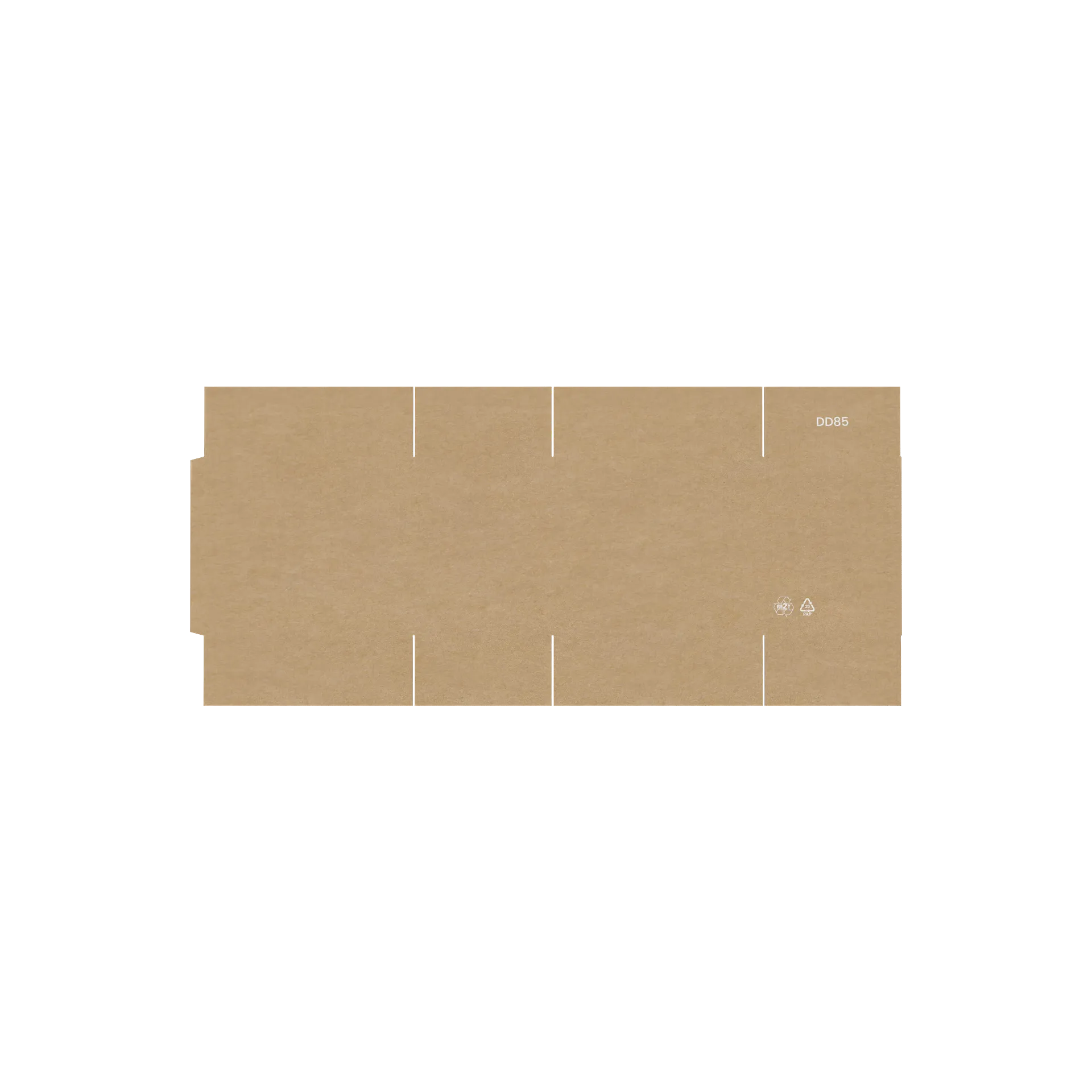

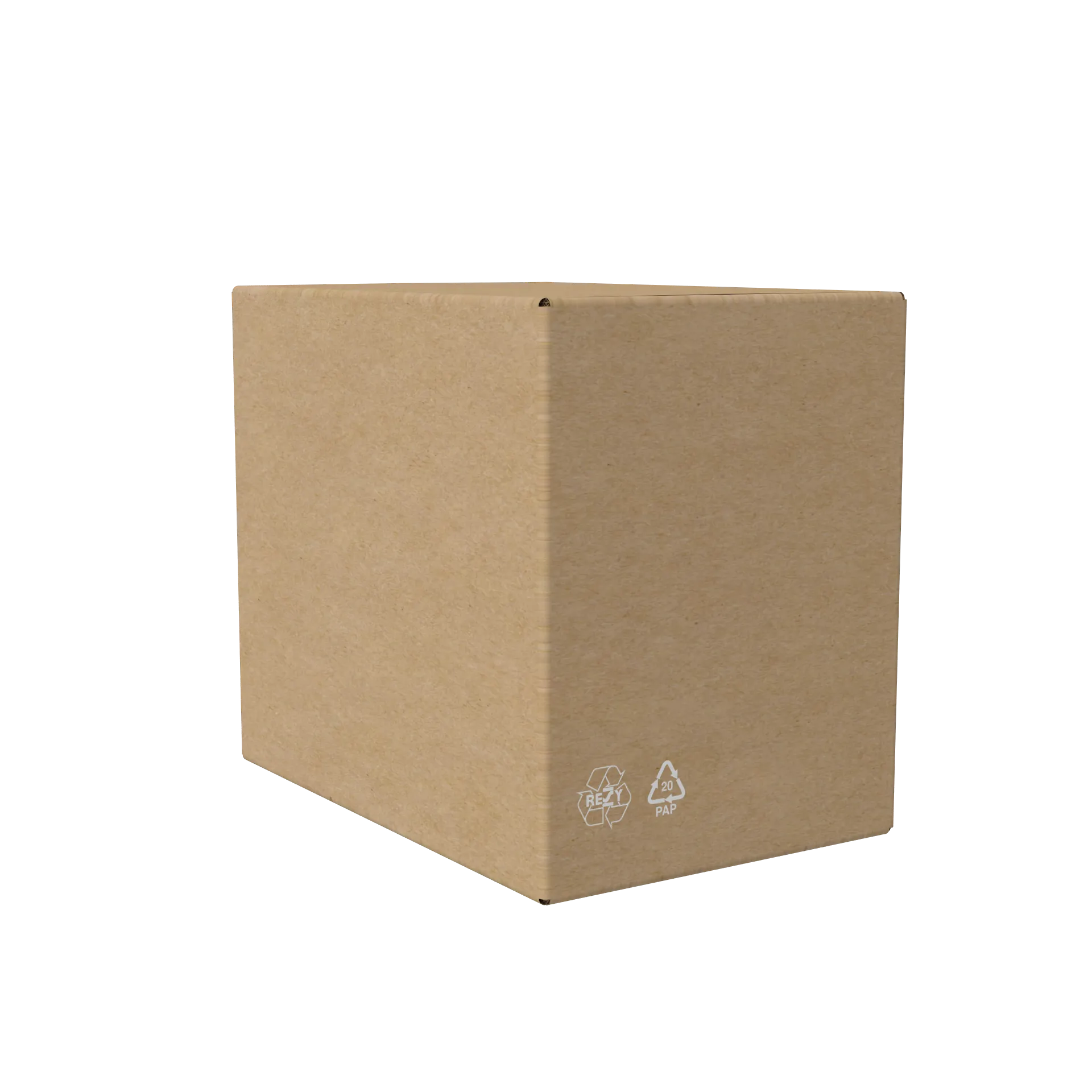

Faltkarton DD85, 585 x 385 x 495 mm

Faltkarton DD85 – 585 x 385 x 495 mm: Der Turm auf der halben Europalette

495 mm Innenhöhe – fast einen halben Meter. Der DD85 ist der höchste und volumenstärkste Faltkarton der DD70/DD75/DD85-Palettenfamilie: 220 mm höher als der DD70, 120 mm höher als der DD75, mit ca. 111,5 Litern fast doppelt so viel Volumen wie der DD70 (62 Liter). Ein Faltkarton für Ware, die aufrecht stehen muss, schwer ist und palettengerecht versendet werden soll – und die in den niedrigeren Varianten der Familie schlicht nicht hineinpasst.

Dieselbe Palettenpassung wie DD70 und DD75: 599 x 403 mm Außenmaß, 4 Faltkartons pro Europaletten-Lage. Aber bei 523 mm Außenhöhe pro Lage passen nur noch 2 Lagen auf eine Standardpalette (2 × 523 mm = 1.046 mm + 144 mm Palette = 1.190 mm). 8 Faltkartons pro Palette, bis zu 160 kg Nettoware – weniger Stück als beim DD70 (bis 16 Stück), aber deutlich mehr Volumen und Höhe pro Faltkarton.

Die DD70/DD75/DD85-Familie komplett

Drei Höhen, eine Palettengrundlage. Die Entscheidung bleibt einfach: Produkthöhe + 20–30 mm Polster → passendes Format wählen. Ware bis 250 mm → DD70. Ware bis 350 mm → DD75. Ware bis 470 mm → DD85 (dieses). Alle drei auf derselben Palette, im selben 2 × 2 Muster.

495 mm Höhe: Was aufrecht in diesen Faltkarton passt

495 mm ist die höchste Innenhöhe in der gesamten zweiwelligen 500er-Gruppe. Diese Höhe bedient Produkte, die in den 375-mm- und 400-mm-Formaten der Gruppe keinen Platz finden:

Große Küchengeräte aufrecht. Eine große Kaffeemaschine (OVP ca. 560 x 370 x 450 mm, 14 kg) – die OVP ist 450 mm hoch, zu hoch für den DD75 (375 mm). Im DD85: steht aufrecht mit 45 mm Polster oben. Ein hoher Standmixer (OVP ca. 400 x 350 x 480 mm) passt mit 15 mm Polster. Ein Dampfbackofen (OVP ca. 570 x 380 x 470 mm, 20 kg) – knapp, aber machbar.

Schwere Industriekomponenten in Überhöhe. Große Elektromotoren aufrecht (Ø 300 mm, Höhe 450 mm, 18 kg), Kompressor-Einheiten (500 x 350 x 460 mm, 20 kg), hohe Schaltschränke (550 x 370 x 480 mm): Industrieware, die zwischen 400 und 480 mm hoch ist und die zweiwellige 2.30 BC für ihr Gewicht braucht.

Waschmaschinen- und Trockner-Ersatzteile. Eine Waschmaschinentrommel (Ø 450 mm, Höhe 350 mm, 15 kg) steht in der 585 x 385 mm Grundfläche mit seitlichem Polster. Ein Trockner-Wärmetauscher (500 x 350 x 400 mm, 12 kg) steht aufrecht. Ersatzteile für Großgeräte, die einzeln versendet werden und den zweiwelligen Schutz für den Speditionsversand brauchen.

Hohe Mehrfachsendungen. Zehn Weinflaschen aufrecht in zwei Reihen (2 × 5 Anordnung, Höhe 300 mm) plus zwei Lagen Bestellware darüber (150 mm) = 450 mm. Oder: Drei Lagen schwerer Ware à 150 mm = 450 mm. Die 495 mm Höhe gibt Raum für Mehrebenen-Verpackung, die in den niedrigeren Formaten der Familie nicht möglich ist.

111,5 Liter: Der größte Palettenkarton der Familie

111,5 Liter – das ist mehr als der DD60 (100 Liter, 500 x 500 x 400) und nah am einwelligen Faltkarton IM9 (226 Liter, aber einwellig und nicht palettenoptimiert). Für einen zweiwelligen, palettenoptimierten Faltkarton ist das ein enormes Volumen. Die Kombination aus 111,5 Litern und bis zu 20 kg Tragfähigkeit macht den DD85 zum Arbeitstier für den Schwergut-Palettenversand.

Im Vergleich zum DD50 (500 x 400 x 400, 80 Liter): Der DD85 hat 40 % mehr Volumen, eine breitere Grundfläche (585 x 385 statt 500 x 400 mm), 95 mm mehr Höhe und die bessere Palettenpassung. Für Ware, die aus dem DD50 herausgewachsen ist (zu breit oder zu hoch), ist der DD85 die nächste Stufe.

495 mm Seitenwandhöhe: Warum 2.30 BC hier besonders wichtig ist

495 mm Seitenwandhöhe ist die längste in der Gruppe – und damit die anfälligste für seitliches Eindrücken. Im Speditionslager, beim Gabelstapler-Handling und im Sortierzentrum werden die langen Seitenwände beansprucht. Die 2.30 BC (B-Welle innen, C-Welle außen, zusammen ca. 6–7 mm Wandstärke) gibt den hohen Wänden die Steifigkeit, die sie brauchen.

Bei Stapelung auf der Palette (2 Lagen, 20 kg Auflast auf der untersten Lage) muss der Faltkarton 20 kg von oben tragen und gleichzeitig seitlich stabil bleiben. Die zweiwellige Konstruktion verteilt die Last auf beide Wellen – die B-Welle für Steifigkeit, die C-Welle für Druckverteilung. Ein einwelliger Faltkarton dieser Größe wäre bei 20 kg Inhalt und 20 kg Auflast ein Risiko.

Faltkarton DD85 in der Praxis: Drei typische Einsätze

Küchengeräte: Große Kaffeemaschine palettenweise versenden

Ein Hersteller liefert Premium-Kaffeevollautomaten (OVP 560 x 370 x 450 mm, 14 kg) an den Großhandel: Jede Maschine steht aufrecht im DD85, 12 mm Polster in der Länge, 7 mm seitlich, 45 mm oben. 4 Faltkartons pro Palettenlage, 2 Lagen = 8 Maschinen pro Palette. Die Maschinen stehen aufrecht – Wassertank, Bohnenbehälter und Milchsystem brauchen die vertikale Position. Im DD75 (375 mm Höhe) passt die 450 mm OVP nicht. Im DD85: passt mit Polster. 14 kg zweiwellig: komfortabel.

Industrie: Kompressor-Einheit per Spedition

Ein Kältetechnik-Zulieferer versendet Kompressor-Einheiten (500 x 350 x 460 mm, 20 kg): Die Einheit steht auf einer Schaumstoffeinlage im DD85, 42 mm Polster in der Länge, 17 mm seitlich, 35 mm oben. 20 kg Schwergut auf dem zweiwelligen Boden: plan und stabil. 4 Faltkartons pro Palettenlage, 2 Lagen = 8 Einheiten pro Palette, 160 kg Nettoware. Die Palette geht per Spedition an die Produktionsstätte – 8 identische Faltkartons, 8 identische Kompressoren, effiziente Warenannahme.

Ersatzteile: Waschmaschinentrommel einzeln versenden

Ein Hausgeräte-Ersatzteilhändler versendet eine Waschmaschinentrommel (Ø 450 mm, Höhe 350 mm, 15 kg): Die Trommel steht auf einer Schaumstoffunterlage im DD85, seitlich 67 mm Polster (gleichmäßig, da die Grundfläche breiter als der Trommeldurchmesser ist), 145 mm Polster oben. Ein sperriges, schweres, empfindliches Ersatzteil – die Trommel ist aus Edelstahl, darf keine Dellen bekommen, und die Lager müssen den Transport unbeschadet überstehen. Im DD85 auf der halben Europalette: sicher verpackt, effizient palettiert, professionell beim Kunden angekommen.
